طراحی و ساخت جیگ و فیکسچر

در دنیای تولید صنعتی، ابزارهایی وجود دارند که نقش کلیدی در افزایش دقت، سرعت و کیفیت فرآیندهای ساخت ایفا می‌کنند. دو نمونه برجسته از این ابزارها، جیگ‌ها و فیکسچرها هستند که هر کدام وظایف و کاربردهای خاص خود را دارند.

تعریف جیگ و فیکسچر

جیگ (Jig) ابزاری است که برای هدایت و کنترل ابزارهای برشی مانند مته‌ها به‌کار می‌رود تا عملیات‌هایی نظیر سوراخ‌کاری با دقت بالا انجام شود. به‌عنوان مثال، در فرآیند سوراخ‌کاری، جیگ با هدایت مته به موقعیت‌های دقیق، تضمین می‌کند که سوراخ‌ها در مکان‌های مورد نظر ایجاد شوند.

فیکسچر (Fixture) ابزاری است که قطعه‌کار را در موقعیت و وضعیت مشخصی نگه می‌دارد تا عملیات ماشین‌کاری یا مونتاژ با ثبات و دقت بیشتری انجام شود. برای نمونه، در فرآیند جوشکاری، فیکسچرها قطعات را در جای خود ثابت نگه می‌دارند تا جوش‌ها با کیفیت و دقت بالا انجام شوند.

تفاوت‌های کلیدی بین جیگ و فیکسچر

تفاوت اصلی بین جیگ و فیکسچر در نقش آن‌ها در فرآیند تولید است. جیگ‌ها ابزارهای برشی را هدایت می‌کنند و معمولاً سبک‌تر و قابل حمل هستند، در حالی که فیکسچرها قطعه‌کار را ثابت نگه می‌دارند و معمولاً سنگین‌تر و به ماشین‌آلات متصل می‌شوند.

انواع جیگ‌ها

جیگ‌ها بسته به نوع کاربرد و نیازهای تولید به انواع مختلفی تقسیم می‌شوند:

• جیگ‌های سوراخ‌کاری: برای هدایت مته‌ها در عملیات سوراخ‌کاری استفاده می‌شوند.
• جیگ‌های برش: برای هدایت ابزارهای برشی در عملیات‌هایی مانند فرزکاری به‌کار می‌روند.

انواع فیکسچرها

فیکسچرها نیز بر اساس کاربرد و نوع عملیات به دسته‌های مختلفی تقسیم می‌شوند:

• فیکسچرهای جوشکاری: برای نگه‌داشتن قطعات در موقعیت مناسب در حین جوشکاری استفاده می‌شوند.

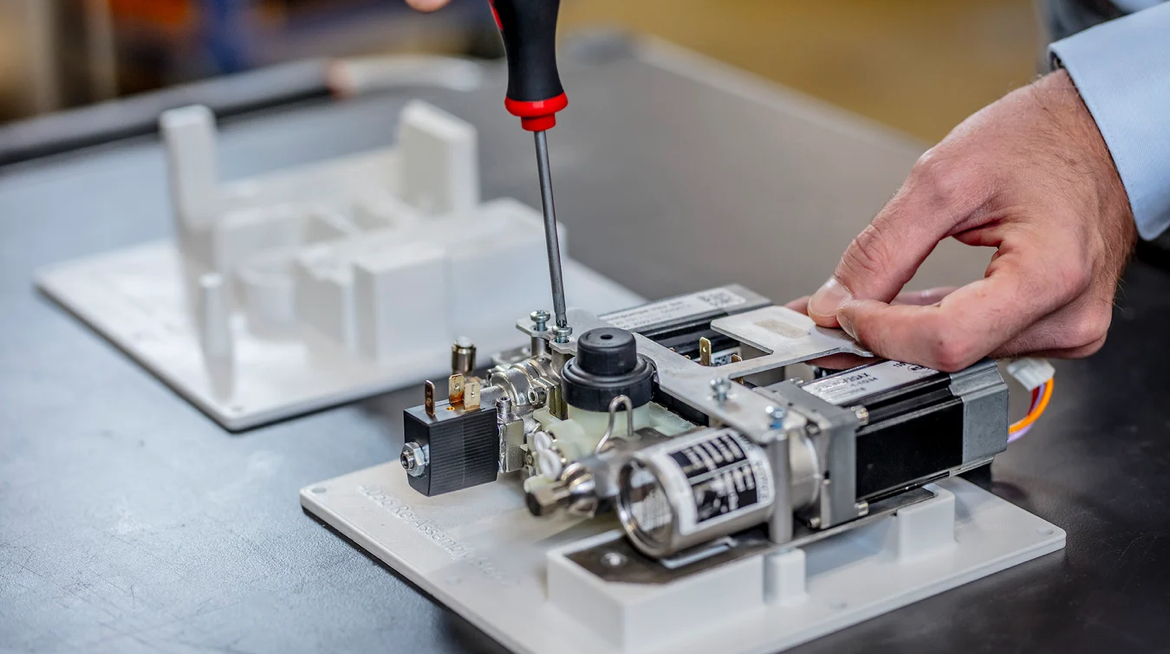

• فیکسچرهای مونتاژ: برای ثابت نگه‌داشتن قطعات در حین عملیات مونتاژ به‌کار می‌روند.

اصول طراحی جیگ و فیکسچر

در طراحی جیگ و فیکسچر، نکات زیر باید مد نظر قرار گیرند:

• دقت موقعیت‌دهی: اطمینان از قرارگیری دقیق قطعه‌کار یا ابزار در موقعیت مورد نظر.
• سهولت استفاده: طراحی باید به گونه‌ای باشد که اپراتور بتواند به‌راحتی از آن استفاده کند.
• ایمنی: طراحی باید به گونه‌ای باشد که خطرات احتمالی برای اپراتور به حداقل برسد.

پیشرفت‌های مدرن در جیگ و فیکسچر

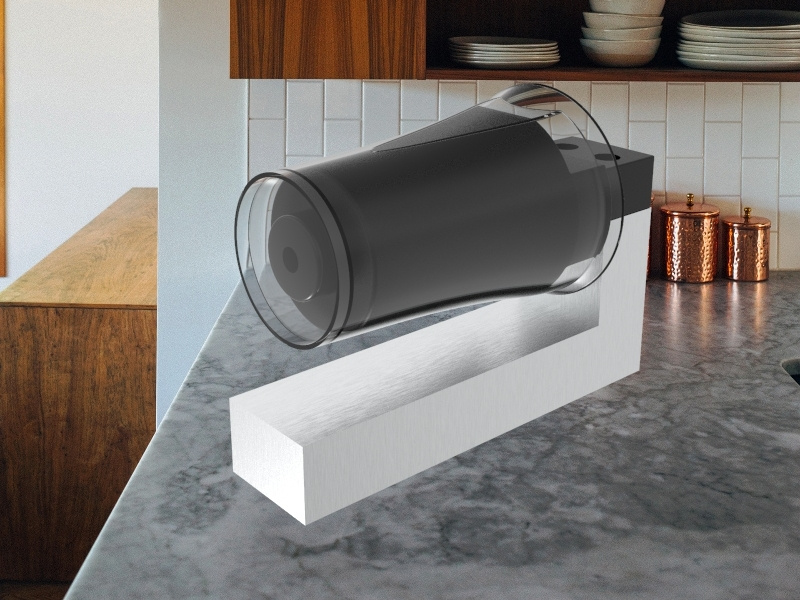

با پیشرفت تکنولوژی، استفاده از پرینت سه‌بعدی در ساخت جیگ و فیکسچرها رواج یافته است. این روش امکان تولید سریع‌تر و ارزان‌تر این ابزارها را فراهم می‌کند و به مهندسان اجازه می‌دهد تا طرح‌های پیچیده‌تری را پیاده‌سازی کنند.

بهینه‌سازی تولید با استفاده از جیگ و فیکسچر

استفاده مؤثر از جیگ و فیکسچرها می‌تواند منجر به افزایش بهره‌وری، کاهش هزینه‌ها و بهبود کیفیت محصولات شود. این ابزارها با کاهش خطاهای انسانی و افزایش دقت در فرآیندهای تولید، نقش بسزایی در بهبود عملکرد کلی واحدهای تولیدی دارند.

نتیجه‌گیری

جیگ‌ها و فیکسچرها ابزارهای حیاتی در صنعت تولید هستند که با بهبود دقت، سرعت و کیفیت فرآیندهای تولید، به افزایش بهره‌وری و کاهش هزینه‌ها کمک می‌کنند. با توجه به پیشرفت‌های تکنولوژیکی، استفاده از روش‌های نوین مانند پرینت سه‌بعدی در طراحی و ساخت این ابزارها می‌تواند مزایای بیشتری را به همراه داشته باشد.
